標準的活塞密封環典型尺寸規格表
來源：廣東東晟密封科技有限公司 - m.chvbd8.cn更新時間：2018-01-06

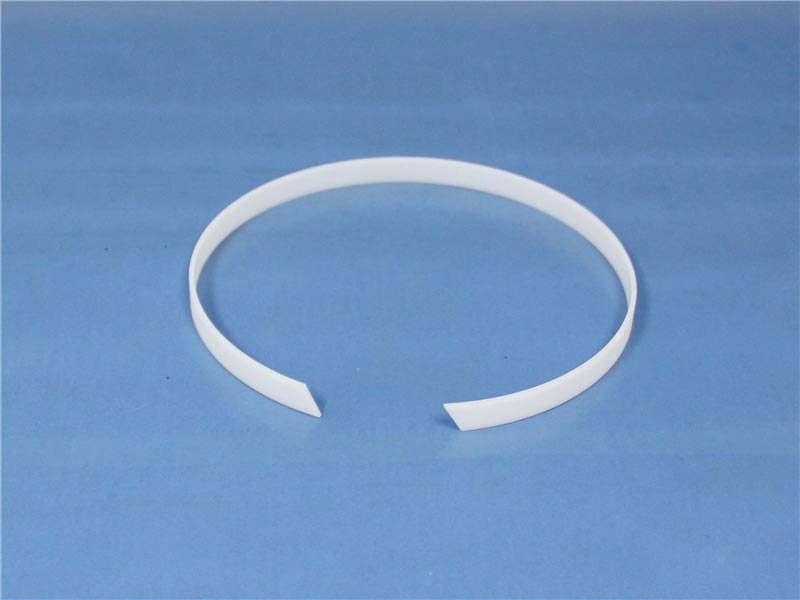

在整個密封組件中，活塞密封環可以配以減磨密封環，即浮動密封環。東晟密封件告訴您這種密封環特別用于無潤滑場合，以承受活塞重量和防止活塞與缸接觸。減磨密封環通常有側面卸栽槽和端面卸載槽，以防止力升高（表1-活塞密封環典型尺寸規格表）。
|
A 缸徑 |
活塞密封環 |
減磨密封環E |
活塞 |
|||
|
h 溝槽直徑 |
C 溝槽寬度 |
D 密封環壁厚 |
整體壁厚 |
開口壁厚 |
F 直徑 |
|
|
3/4至11/4 11/4至21/2 21/2至5 5至8 8至12
12至16 16至21 21至26 26至31 31至37
37以上 |
A-0.312 A-0.500 A-0.625 A-0.688 A-0.938
A-1.312 A-1.625 A-2.062 A-2.062 A-2.688
A-2.688 |
0.125 0.188 0.250 0.250 0.375
0.500 0.625 0.750 0.750 1.000
1.000 |
0.156 0.218 0.281 0.312 0.437
0.625 0.750 0.937 0.937 1.250
1.250 |
0.080 0.094 0.125 0.188 0.250
0.312 0.375 0.438 0.500 0.562
0.625 |
0.125 0.188 0.250 0.312 0.375
0.438 0.500 0.652 0.625 0.625
0.625 |
A-0.078 A-0.094 A-0.125 A-0.156 A-0.188
A-0.219 A-0.250 A-0.266 A-0.281 A-0.297
A-0.312 |
|
*以上的標準的活塞密封環典型尺寸規格表的中參數僅供參考，請按實際情況為準！ |
||||||
了解更多活塞密封環的問題，就在東晟密封件廠家網哦！
本文章來自于網絡共享，版權歸原作者所有，如有侵權請告知,24小時內即刻下線！
活塞密封環,密封環,密封,密封件
文章整理東晟密封件整理！dshmfcom
