標準V型端面密封圈油封規格表
來源：廣東東晟密封科技有限公司 - m.chvbd8.cn更新時間：2017-08-19
v型密封圈的結構是截面為V形，也是一種唇形密封圈。東晟密封圈告訴您部分標準的V型端面密封圈油封規格表（圖1所示V型端面密封圈油封單位標示截面圖及表1所示部分標準V型端面密封圈油封規格表）。

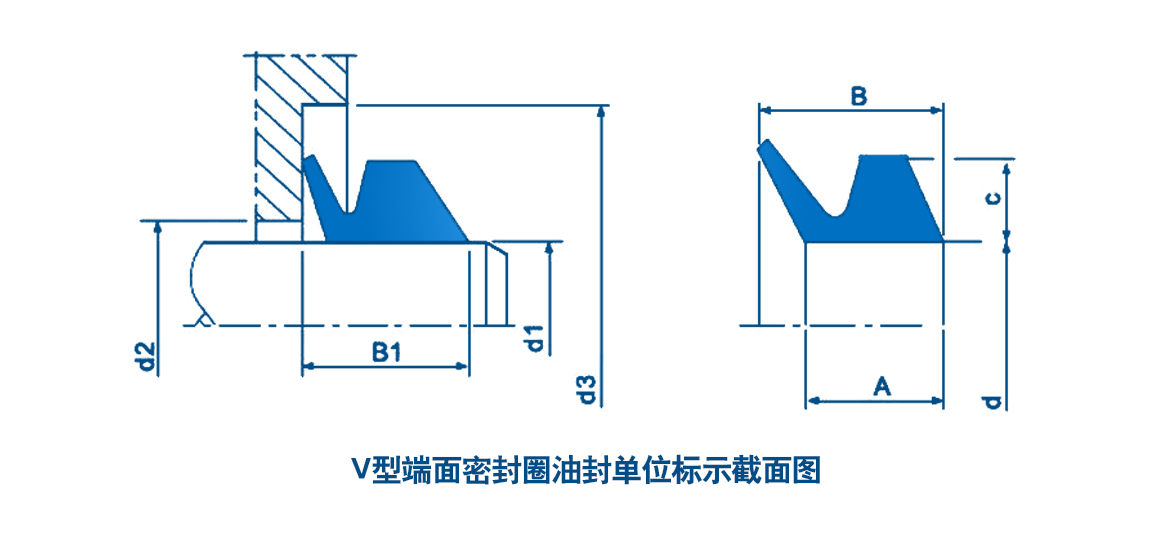

一、V型端面密封圈油封的單位標示截面圖：
二、V型端面密封圈油封規格表：
|
名稱 |
V型端面密封圈油封規格表 |
|||||||
|
軸直徑 d1 |
內徑 d |
截面高度 c |
長度 A |
自由寬度 B |
值 d2 |
值 d3 |
裝配寬度 B1 |
|
|
V型端面密封圈油封規格表 |
11.5 135.5 |
10.5 |
3 |
5.6 |
7.7 |
d1+1 |
d1+9 |
6.7±0.6 |
|
29 31 |
27 |
4 |
7.9 |
10.5 |
d1+2 |
d1+12 |
9.0±0.8 |
|
|
38 43 |
36 |
5 |
9.5 |
13 |
d1+2 |
d1+12 |
9.0±0.8 |
|
|
48 53 |
45 |
5 |
9.5 |
13 |
d1+2 |
d1+15 |
11.0±1.0 |
|
|
58 63 |
54 |
5 |
9.5 |
13 |
d1+2 |
d1+15 |
11.0±1.0 |
|
|
68 73 |
63 |
6 |
11.3 |
15.5 |
d1+3 |
d1+18 |
13.5±1.2 |
|
|
78 83 |
72 |
6 |
11.3 |
15.5 |
d1+3 |
d1+18 |
13.5±1.2 |
|
|
88 93 |
81 |
6 |
11.3 |
15.5 |
d1+3 |
d1+18 |
13.5±1.2 |
|
|
98 105 |
90 |
6 |
11.3 |
15.5 |
d1+3 |
d1+1 |
13.5±1.2 |
|
|
115 125 |
108 |
7 |
13.1 |
18 |
d1+4 |
d1+21 |
15.5±1.5 |
|
|
135 145 |
126 |
7 |
13.1 |
18 |
d1+4 |
d1+2 |
15.5±1.5 |
|
|
155 165 |
144 |
8 |
15 |
20.5 |
d1+4 |
d1+24 |
18.0±1.8 |
|
|
175 185 |
162 |
8 |
15 |
20.5 |
d1+4 |
d1+24 |
18.0±1.8 |
|
|
185 195 |
171 |
8 |
15 |
20.5 |
d1+4 |
d1+24 |
18.0±1.8 |
|
|
195 210 |
180 |
8 |
15 |
20.5 |
d1+4 |
d1+24 |
18.0±1.8 |
|
|
注：以上參數僅供參考，請按實際情況操作！ |
||||||||
了解更多V型端面密封圈油封規格表的問題，就在東晟密封圈廠家批發網哦！
