環狀自緊彈簧J型密封件的結構尺寸規格表
來源：廣東東晟密封科技有限公司dshmf.com更新時間：2020-01-14
J型密封件是什么呢？東晟密封件告訴您J型密封件體和截面型狀自緊彈簧所構成的J型無骨密封件，其作用跟有骨架密封件相同都是防止軸承及其它機械設備漏油，業內人稱他是專業的封油的密封件密封件。
以環狀的自緊彈簧的為主的J型無骨架密封件的材料為中級組的彈簧綱絲，此彈簧綱絲的軸徑最小為30毫米到95毫米的J型骨架密封件專用的彈簧（圖1所示就是J型密封件的彈簧結構圖），及軸徑為最小為100毫米至800毫米的J型密封件骨架專用彈簧（圖2所示J型密封件的彈簧結構圖），再之后就是關于J型無骨架密封件的彈簧的長度、展開度長、螺旋圈數的標準尺寸規格參考（表1所示就是J型密封件的彈簧的標準尺寸規格表），到于J型密封件的彈簧的接合方式，可以參考圖3所示J型密封件彈簧的接合方式圖。

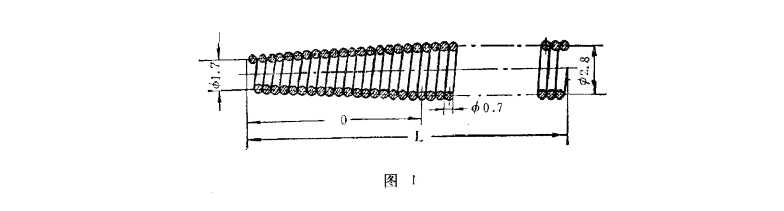

一、J型密封件的彈簧結構圖：軸徑最小為30毫米到95毫米

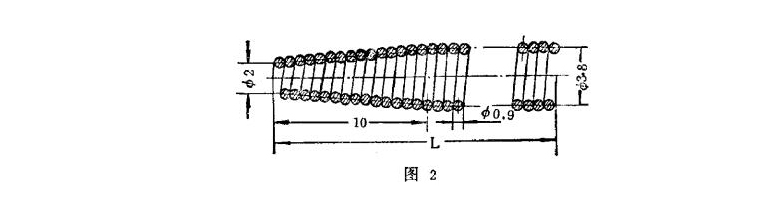

二、J型密封件的彈簧結構圖：軸徑為最小為100毫米至800毫米

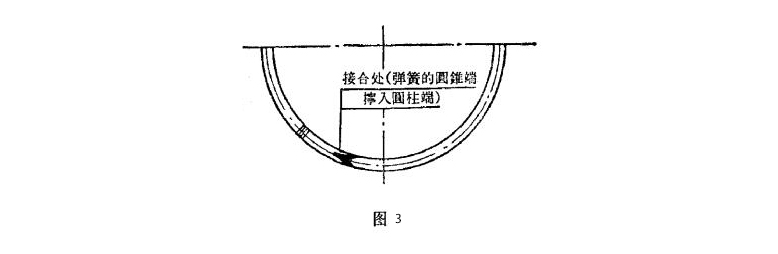

三、J型密封件彈簧的接合方式圖：
四、J型密封件的彈簧的標準尺寸規格表：如長度、展開度長、螺旋圈數的標準尺寸規格
|
密封件軸徑 |
螺旋圈數 |
自由長度L |
展開長度 |
密封件軸徑 |
螺旋圈數 |
自由長度L |
展開長度 |
|
單位為mm |
單位為mm |
||||||
|
30 |
174 |
122 |
1530 |
220 |
802 |
721 |
9544 |
|
35 |
197 |
138 |
1732 |
230 |
837 |
753 |
9960 |
|
40 |
219 |
153 |
1926 |
240 |
872 |
784 |
10377 |
|
45 |
241 |
169 |
2119 |
250 |
907 |
816 |
10793 |
|
100 |
382 |
343 |
4546 |
360 |
1294 |
1165 |
15411 |
|
110 |
417 |
375 |
4982 |
370 |
1228 |
1195 |
15816 |
|
120 |
452 |
406 |
5379 |
380 |
1363 |
1227 |
16234 |
|
190 |
679 |
627 |
8294 |
450 |
1611 |
1450 |
19193 |
|
200 |
732 |
658 |
8711 |
460 |
1646 |
1481 |
19611 |
|
210 |
767 |
690 |
9127 |
470 |
1681 |
1513 |
20028 |
|
530 |
1890 |
1701 |
22522 |
630 |
2240 |
2016 |
26660 |
|
540 |
1925 |
1733 |
22940 |
700 |
2520 |
2268 |
29970 |
|
550 |
1960 |
1764 |
23357 |
800 |
2833 |
2550 |
33680 |
