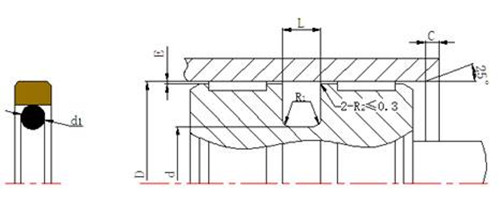

方型組合結構圖

方型組合密封圈DSF

液壓設備、標準油缸、機床等專用方型組合密封圈，截面呈現方形狀態的密封件，DHS標準密封設計格來圈組合，其工作截面溫度范圍-45/+200℃，是內部行業穩定性不錯的密封圈。DSF組合密封圈材質范圍一般采用NBR丁晴橡膠與PTFE材質，耐介質溶脹性能好，運作過程可承受兩頭抗壓作用優異，工程機械用于密封有旋轉或擺動運動的桿接頭處，是建筑機械與汽車設工業傳動系統不可缺少的密封件。

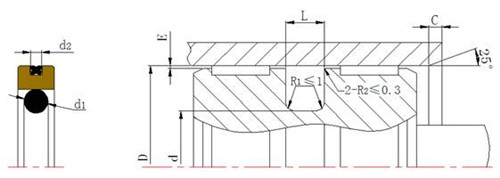

階梯型組合結構圖

階梯型組合密封圈DSD

不同類型的組合密封件性能用處也大同小異，DHS階梯型組合密封NBR材質耐油耐溫，抗壓力范圍在60MPa之間，其速度小于等于15m/s，其設計可用于改進O型圈的動密封系統，并適用于O圈的溝槽設計。訂貨號 Order Code: DSD100*84.9*6.3。

星型組合結構圖

星型組合密封圈DAQ

結構型星型組合密封圈結合O型圈搭配，是液壓缸中最常用的密封件，它是一種典型的唇口密封件，無論用于活塞或是活塞桿都能獲得良好的密封效果，因接觸面積小，磨擦力相對較低，隨著壓力升高，增加唇口彈性變形，以及加拉伸、壓縮及彎曲應力，保證其高壓狀態下良好的密封性能。
