泄漏現象

泄漏原因分析

防治措施解決方案

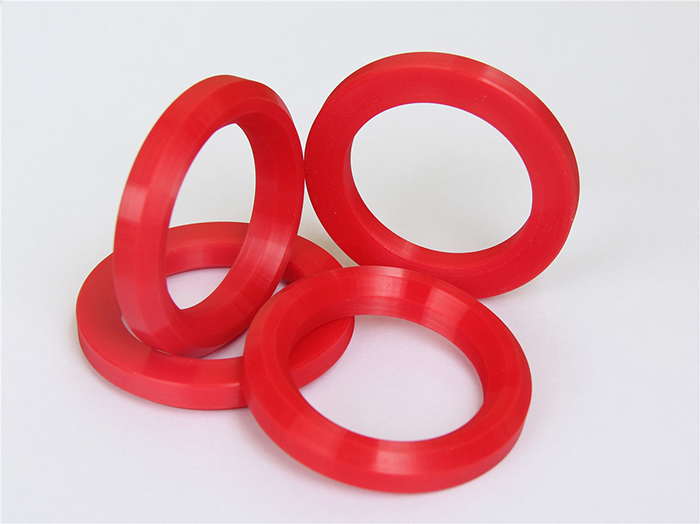

V型密封圈密封環

磨損大

1.活塞桿的表面質量差2.V型密封圈密封環的自緊作用3.活塞桿有傷痕4.材質選用不發5.襯套磨損大6.工作介質無潤滑性，V型密封圈密封環的滑動阻力大

1.提高活塞桿表面質量2.調整自緊程度3.更換活塞桿4.正常選用密封環材質5.選用良好的襯套材質6.避免V型密封圈密封環承受橫向載荷

V型密封圈密封環

劃傷

1.安裝時被劃傷2.形環唇部有傷痕3.安裝程序有錯誤

1.安裝時正確使用工具2.更換V型密封圈密封環3.應避免先將密封件裝入密封箱，再將活塞桿穿過去的方法

V型密封圈密封環

損壞

1.密封環發生開裂2.鎖緊力過大或工作壓力過高

1.避免異常高壓或鎖緊力過大2.調整壓緊件，調整壓力控制閥等

V型密封圈密封環

老化

V型密封圈密封環發生龜裂、變硬、發脆

避免高溫、高壓、強光及氧及水等物質的影響，縮短保管期

凹形壓緊環的損壞

1.凹形密封環壓緊槽底有裂紋
2.v形角被撐開，唇部產生磨損

1.適當加大槽底半徑或加大槽底到壓緊環底面的距離
2.改變凹形壓緊環的材質，宜采用黃銅，在特殊情況下可用鋼材

V型密封圈密封環泄漏（外觀無異常泄漏現象）

1.V型密封圈密封環的鎖緊力不足2.密封箱的內徑尺寸大，而V型密封圈密封環的外形使張力不足3.V型密封圈密封環裝反了

1.壓板應壓到規定位置，糾正螺紋不完整、螺紋長度不夠、螺紋孔攻絲過淺等不良因素2.減少內徑或重新設計3.重新安裝

u型密封圈的

密封環的泄漏

與V型密封圈密封環大致相同

與V型密封圈密封環大致相同
